硅橡膠電加熱帶的使用要求
1.環(huán)境溫度-30℃~60℃；環(huán)境溫度過低的話電加熱帶不能使壓縮機(jī)加熱到4℃以上，環(huán)境溫度過高的話玻璃纖維繩表面的經(jīng)硅樹脂會(huì)溶化。因此在設(shè)計(jì)電加熱帶時(shí)因受玻璃纖維繩表面經(jīng)硅樹脂的耐熱條件限制，設(shè)計(jì)時(shí)加熱帶工作時(shí)內(nèi)部溫度應(yīng)小于180攝氏度，即每米功率小于60瓦。
2.相對(duì)濕度30％~90％；因電加熱帶是導(dǎo)體濕度過大的話會(huì)造成短路。
3.電源187V~253V。
電加熱帶結(jié)構(gòu)
電加熱帶由三部分組成：絕緣層、加熱絲、繩
1.絕緣層材料：硅橡膠
2.加熱絲 ：鎳鉻絲
3.繩：玻璃纖維
外觀及尺寸
1.加熱帶表面應(yīng)光滑，色澤均勻，無明顯的傷痕和氣孔；引出線、插子無損傷或變形。固定彈簧鍍層均勻，表面無銹跡。
2.加熱帶和彈簧尺寸應(yīng)符合圖樣或技術(shù)文件要求。
硅橡膠電加熱帶性能要求
1.抗拉力試驗(yàn)：用測(cè)力計(jì)測(cè)量，拉伸速度不小于5mm/s，達(dá)到30N后保持30s，觀察有無脫離和移位現(xiàn)象。
2.抗電強(qiáng)度試驗(yàn)：加熱帶浸在水中24h后，應(yīng)能承受1500V歷時(shí)1min或1800V泄漏電流不大于5mA歷時(shí)1s的抗電強(qiáng)度試驗(yàn)，無擊穿、閃絡(luò)現(xiàn)象。
3.絕緣電阻：加熱帶浸在水中24h后，其絕緣電阻應(yīng)大于200MΩ。
4.泄漏電流 ：加熱帶浸水時(shí)的泄漏電流不應(yīng)超過0.25mA。
5.表面溫度均勻性 ：加熱帶應(yīng)處于水平懸空狀態(tài)，通電20min，且達(dá)到額定輸入功率下的熱穩(wěn)定后，測(cè)試加熱帶凹部表面溫度，為確保測(cè)試的準(zhǔn)確性，在測(cè)試過程中，可以使用鋁箔紙和散熱膏。每隔50mm測(cè)一點(diǎn)，共測(cè)5點(diǎn)，求出平均值，按下列公式計(jì)算偏差值：加熱帶應(yīng)處于水平懸空狀態(tài)，通電20min，且達(dá)到額定輸入功率下的熱穩(wěn)定后，測(cè)試加熱帶凹部表面溫度，為確保測(cè)試的準(zhǔn)確性，在測(cè)試過程中，可以使用鋁箔紙和散熱膏。每隔50mm測(cè)一點(diǎn)，共測(cè)5點(diǎn)，求出平均值，按下列公式計(jì)算偏差值：
Δ= (tmax-tmin)/t×100%t
t = Σti / 5
式中：Δ——溫度分布偏差；
tmax——溫度***高值；
tmin——溫度***低值；
t——溫度平均值；
ti——測(cè)量值。
6.電加熱帶溫升：加熱帶水平懸空在常溫下通額定頻率、1.1倍額定電壓工作至熱穩(wěn)定后，測(cè)試加熱帶任意表面溫升小于140 K，即電加熱帶熱穩(wěn)定時(shí)表面溫度與環(huán)境溫度之差小于140 K。熱穩(wěn)定是指發(fā)熱帶發(fā)熱部位在30分鐘內(nèi)變化不超過1℃。通常采取先通電2小時(shí)，然后每10分鐘測(cè)量一次，計(jì)算溫度變化值。
硅橡膠電加熱帶使用所需熱量計(jì)算
1、除一部分特殊情況，加熱物所需熱量以如下方式計(jì)算。
初期加熱所需熱量：

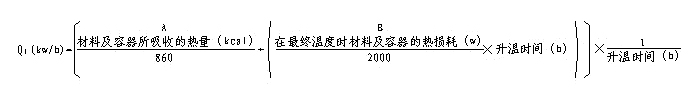

初期加熱所需熱量計(jì)算公式
h－升溫時(shí)間（h）
A－材料及容器所吸收的熱量（kcal）
B－在***終溫度時(shí)材料及容器的熱損耗（w）
但是，升溫中被加熱物融解或伴隨蒸發(fā)時(shí)應(yīng)在A中加上融解潛熱或氣化潛熱。
2、計(jì)算出維持運(yùn)轉(zhuǎn)溫度所需熱量。
運(yùn)轉(zhuǎn)所需熱量：
運(yùn)轉(zhuǎn)所需熱量計(jì)算公式
A－運(yùn)行1小時(shí)后材料所消費(fèi)的熱量（kcal/kg）
B－起動(dòng)溫度時(shí)材料及容器的熱損耗（w）
但是運(yùn)行中如發(fā)生材料的融解或蒸發(fā)時(shí)，與第一項(xiàng)相同，在A中增加潛熱。
3、在Q1及Q2的計(jì)算值中，取熱量較大的值加上10%的安全系數(shù)，得出所需熱量（消費(fèi)電力）
Q（kw/h）=Q1×110% 或 Q2×110%
皖公網(wǎng)安備 34118102000825
掃一掃，訪問手機(jī)站
